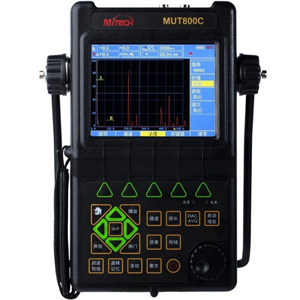

MUT800C焊縫超聲波探傷儀是公司精心研制的便攜式探傷儀，產品設計獨特、制造精良、操作便捷、功能強勁，集諸多優勢于一身，它能夠快速便捷、無損傷、準確地進行工件焊縫缺陷（裂紋、夾雜、氣孔等）的檢測、定位、評估和診斷。

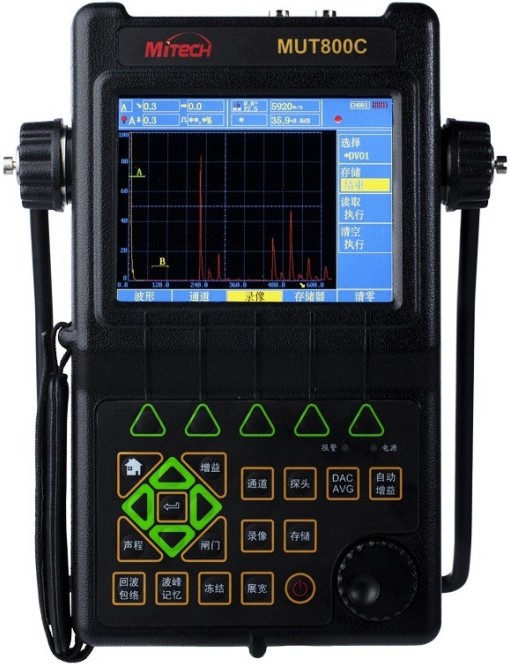

MUT800C焊縫超聲波探傷儀是彩色液晶顯示屏，可根據環境選擇操作界面風格，液晶亮度可調節，界面設計人性化、波形顯示細膩；可全屏清晰發現缺陷；單手可把持操作，曲線制作、探頭校準等常規操作均可自動完成；核心處理器CPU主頻400M，能快速完成復雜運算，實現智能缺陷分析；低功耗設計配備大容量高性能鋰離子電池模塊可連續工作10小時以上；全中文主從式菜單，注重用戶體驗，集快捷按鍵、數碼飛梭旋輪、十字菜單三種操作方式于一體，不同使用習慣均可操作自如；支持多語言版本。防水、防油、防塵可達到IP65防護等級。是石油、化工、冶金、造船、航空、鐵路等領域缺陷檢測、質量控制、在役安全監測與壽命評估專業儀器。

MUT800C焊縫超聲波探傷儀-功能用途

探傷儀器能夠廣泛地應用在制造業、鋼鐵冶金業、金屬加工業、化工業等需要缺陷檢測和質量控制的領域，也廣泛應用于航空航天、鐵路交通、鍋爐壓力容器等領域的在役安全檢查與壽命評估。

MUT800C焊縫超聲波探傷儀-工作原理

超聲波探傷是無損檢驗的主要方法之一。它是利用材料本身或內部缺陷的聲學性質對超聲波傳播的影響，非破壞性地探測材料內部和表面的缺陷（如裂紋、氣泡、夾渣等）的大小、形狀和分布狀況以及測定材料性質。超聲波探傷具有靈敏度高、穿透力強、檢驗速度快、成本低、設備簡單輕便和對人體無害等一系列優點。

MUT800C焊縫超聲波探傷儀-特點

（1）全中文顯示，主從式菜單，并設計有快捷按鍵和數碼飛梭旋輪，操作便捷，技術先進。

（2）MUT800C采用全數字真彩色液晶顯示器，可根據環境選擇操作界面風格，液晶亮度可自由設定， 液晶顯示器的分辨率為640X480， 界面和波形的顯示更加細膩和人性化。

（3）大容量高性能鋰離子電池模塊使儀器連續工作時間延長到八小時以上；儀器輕小便攜，單手即可以把持，經久耐用，引導行業潮流。

MUT800C焊縫超聲波探傷儀-參數

● 檢測范圍：(0~9999)mm

● 工作頻率：(0.2~20)MHz

● 聲速范圍：(300~15000)m/s

● 動態范圍：≥36dB

● 垂直線性誤差：≤2.5%

● 水平線性誤差：≤0.1%

● 顯示分辨率：640*480真彩色液晶顯示屏

● 分辨力：>40dB(5P14)

● 盲區：5MM

● 靈敏度余量：>65dB(深200mmФ2平底孔)

● 數字抑制：(0~80)%，不影響線性與增益

● 錄相時長：15小時以上

● 電噪聲電平：≤8%

● 探頭類型：直探頭、斜探頭、雙晶探頭、穿透探頭

● 閘門：進波門、失波門；單閘門讀數、雙閘門讀數

● 報警：蜂鳴報警，LED燈報警

● 探傷標準：內置各行業常用探傷標準，直接調用，方便、快捷

● 焊縫圖示：可設置焊縫形態參數，探傷中直觀顯示焊縫圖和缺陷在焊縫中的位置

● 自動校準：探頭零點和探頭角度（K值）自動校準功能；聲速自動測量功能

● 記憶：實時檢索缺陷最高波，記錄缺陷峰值回波

● 定位：實時顯示缺陷水平、深度（垂直）、聲程位置

● 缺陷定量：缺陷當量dB值實時顯示

● 缺陷定性：通過回波包絡波形，方便人工經驗判斷

● 曲面修正：用于曲面工件探傷，可實時顯示缺陷周向位置

● DAC/AVG：曲線自動生成，取樣點不受限制，并可進行補償與修正。曲線隨增益自動浮動、隨聲程自動擴展、隨延時自動移動。能顯示任意孔徑的AVG曲線

● AWS D1.1：美國焊接學會標準，為各類AWS焊縫檢測應用提供一個動態反射體“缺陷定級”。可避免手● 工計算，提高檢測效率

● 裂紋測深：利用端點衍射波自動測量、計算裂紋深度

● 門內展寬：放大回波細節，便于回波分析

● 連續記錄：實時記錄波形，存儲、回放

● 波形凍結：凍結屏幕上顯示的波形，便于缺陷分析

● 回波編碼：以不同顏色顯示1~6次回波顯示區，便于判斷缺陷位置

● B型掃描：（彩色編碼B掃描）實時掃查、橫截面顯示，使探測結果更直觀

● 環境溫度：(-10~50)℃

● 相對濕度：(20~95)%RH

● 供電：直流（DC）9V；鋰電池連續工作10小時以上

● 節電方式：低功耗設計

● 持續工作時間：10小時以上

● 防護等級：IP64

● 通訊接口：USB2.0高速通訊傳輸接口

● PC端軟件：有

● 工作語言：中英文可自由互換

● 外型尺寸：280×220×70(mm)

● 整機重量：5.5KG

MUT800C焊縫超聲波探傷儀操作方法

將探傷儀頂部的電池開關置于“ON”，然后按鍵開機。儀器屏幕上顯示開機自檢信息。自檢結束后，儀器自動進入探傷界面。在開機狀態下，按鍵可以實現儀器關機。

儀器關機時會自動進行探傷參數的保存操作（存儲于默認的系統文件中，該文件用戶無法訪問），關機進行過程中請不要進行按鍵操作，也不要立即切斷電源，以防止破壞系統文件。如果由于某種原因破壞了系統文件，可以通過恢復出廠設置功能來修復。儀器關機后，所調試和設置的探傷參數不會丟失，下次開機后會利用默認的系統文件將儀器參數自動恢復。

如果長時間不再使用探傷儀，請將探傷儀頂部的電池開關置于“OFF”，以保護儀器和鋰電池組。

自動關機：當電池電壓太低時，屏幕上的電池圖標會閃爍顯示，然后探傷儀會自動關機斷電。

MUT800C焊縫超聲波探傷儀注意事項

儀器頂部設計有鋰電池專用開關，以確保儀器和電池組的安全使用。當電池開關置于“OFF”位置時，電池組與儀器的電氣連接被切斷，儀器無法使用電池組供電，也無法對其充電；只有當電池開關置于“ON”位置時，電池組才可以對儀器供電，儀器也才可以對電池組充電。電池開關操作過程中，可能會引起儀器自動開機、關機，屬正常現象，不會損壞儀器

儀器的保養與維護

按鍵操作時，不宜用力過猛，不宜用沾有過多油污和泥水的手操作儀器鍵盤，以免影響鍵盤的使用壽命

探傷儀使用完畢，應對儀器的外表進行清潔儀器應存放在干燥清潔的地方儀器應避免油或水等液體進入儀器內部，經常清潔儀器表面探頭連線，通訊電纜等切忌扭曲重壓；在拔插電纜連線時，應抓住插頭的根部，不可抓住電纜線拔、插或拽。
